性能參數
|
量程范圍 |
0～0.02…25Mpa |
|
壓力類型 |
表壓、絕壓、密封壓 |
|
供電電源 |
24V、12V |
|
輸出信號 |
4～20mA、1～5V、0～5V |
|
工作溫度 |
-40～85℃(常溫)、 -40～150℃(高溫) |
|
儲存溫度 |
-40～125℃ |
|
零點溫漂 |
±2%FS（＠-10～70℃） |
|
靈敏度溫漂 |
±2%FS（＠-10～70℃） |
|
過載壓力 |
150%FS |
|
機械振動 |
20g（20-5000HZ) |
|
沖擊 |
100g（11ms） |
|
綜合精度 |
0.1、0.3、0.5級可選 |
|
絕 緣 |
100MΩ/250VDC |
|
響應時間 |
≤1ms（上升到90%FS） |
|
長期穩定性 |
±0.2%FS/年 |
|
防護等級 |
IP65 |
|
防爆等級 |
本安防爆ExiaⅡCT6 |
|
材質 |
卡箍膜片316L |
|
介質兼容 |
與不銹鋼兼容的各種介質 |
產品概述

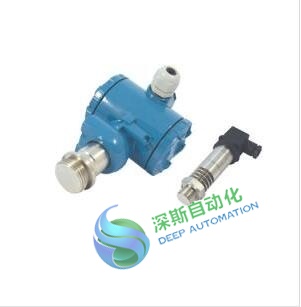

SSYB350衛生型平膜壓力變送器采用平面膜直接感受壓力信號，以擴散硅壓力芯體作為敏感元件，用符合標準的硅油或橄欖油為壓力傳遞介質。測量端采用316L不銹鋼材料，特殊焊接處理的齊平隔離膜片。結構緊湊、耐腐蝕，抗震動、寬范圍溫度補償。
SSYB350衛生型平膜壓力變送器因螺紋端面受力膜片外露直接感受壓力，可防止結垢，不衛生及粘稠壓力堵塞等問題，特別適用于醫療、食品行業有衛生要求的，粘稠流體壓力和液位測量，解決了結垢，堵塞，清潔衛生等問題。廣泛應用于食品、醫藥、釀酒等衛生型行業及測量介質可能結垢場合的壓力測試。
適用范圍
醫藥衛生、食品、釀酒、乳品、飲料等粘稠易堵塞衛生要求高方便清洗的場合;環保化工涂料、聚氨酯設備、油漆檢測系統等…
外形尺寸及接線方式
|
常溫 -40～85℃ |
尺寸圖 單位：mm |
J1：2088殼體 |
J5：赫斯曼 |
|
|
|
||
|

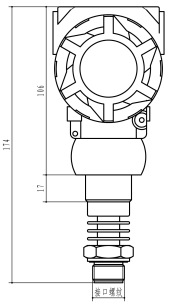

高溫 -40～150℃ |
尺寸圖 單位：mm |
J1：2088殼體 |
J5：赫斯曼 |
|
|
|
||
|
接線方式
|
接線方式 (電流輸出） |
|
紅線：電源+ 綠線：電流輸出 |
|
接線方式 (電壓輸出） |
|
紅線：電源+ 藍線：共地 黃線：電壓輸出 |
螺紋接口
|
種類 |
C1：M20×1.5 |
C2：G1/2 |
C5：NPT1/2 |
C19：G1 |
|
尺寸圖 單位：mm
|
|
|
|
|
訂購提示：
⑴ 電氣連接請嚴格按照產品說明書上的接線方法，接線錯誤繪造成放大電路的損壞。
⑵ 安裝時請勿碰觸平膜片，進壓膜片一旦損壞，無法維修。
⑶ 若對產品外形和性能參數有特殊要求，本公司可提供定制。
