性能參數
|
量程范圍 |
0～0.07…5Mpa |
|
壓力類型 |
表壓、絕壓、密封壓 |
|
供電電源 |
24V、12V |
|
輸出信號 |
4～20mA、1～5V、0～5V |
|
工作溫度 |
-40～85℃(常溫型)、 -40～150℃(高溫型) |
|
儲存溫度 |
-40～125℃ |
|
零點溫漂 |
±2%FS（＠-10～70℃） |
|
靈敏度溫漂 |
±2%FS（＠-10～70℃） |
|
過載壓力 |
150%FS |
|
機械振動 |
20g（20-5000HZ) |
|
沖擊 |
100g（11ms） |
|
綜合精度 |
0.1、0.3、0.5級可選 |
|
絕 緣 |
100MΩ/250VDC |
|
響應時間 |
≤1ms（上升到90%FS） |
|
長期穩定性 |
±0.2%FS/年 |
|
防護等級 |
IP65 |
|
材質 |
外殼不銹鋼;卡箍膜片316L |
|
介質兼容 |
與316L不銹鋼兼容的各種介質 |
產品概述

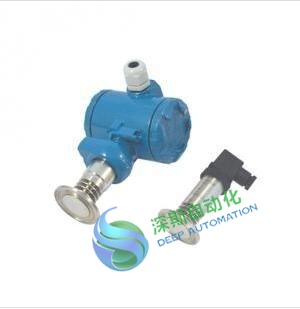

SSYB350K卡箍型平膜壓力變送器采用平面膜直接感受壓力信號，以擴散硅壓力芯體作為敏感元件，內置處理電路將傳感器毫伏信號轉換成標準電壓﹑電流﹑頻率信號輸出，可直接與計算機、控制儀表﹑顯示儀表等相連，可進行遠距離信號傳輸。
SSYB350K卡箍型平膜壓力變送器卡箍端面受力膜片外露直接感受壓力，可防止結垢，不衛生及粘稠壓力堵塞等問題，廣泛應用于食品、醫藥、釀酒等衛生型行業及測量介質可能結垢場合的壓力測試。
適用范圍
腐蝕性氣體，液體，蒸汽的壓力和液位測量，壓縮機，空調系統，工業自動化產品配套等…
電氣連接及接線方式
|
|
J1：2088殼體 |
常溫型J5：赫斯曼 |
高溫型J5：赫斯曼 |
|
尺寸圖 單位：mm |
|
|
|
|
接線方式 (電流輸出） |
|
紅線：電源+ 綠線：電流輸出 |
紅線：電源+ 綠線：電流輸出 |
|
接線方式 (電壓輸出） |
|
紅線：電源+ 藍線：共地 黃線：電壓輸出 |
紅線：電源+ 藍線：共地 黃線：電壓輸出 |
卡箍接口
|
K1：2寸卡箍 |
K2：2.5寸卡箍 |
|
|
|
安裝示意（僅供參考）
安裝提示：
1.卡箍平膜為一次性充油，膜片請勿觸碰，防止變形進而損傷內部芯片。
2.赫斯曼常溫型產品，在介質150℃溫度下（消毒時間）工作不要超過十分鐘，防止高溫導致傳感器不能正常工作。
3.在現場安裝或清洗時，請擰緊赫斯曼插座或2088外殼，防止殼體進水損壞內部電路。
