技術參數
技術參數
●測量介質：各種氣體（天然氣、壓縮空氣、氧氣、氮?dú)?、煤制氣等?
●公稱通徑：DN25～DN300mm（超出此范圍可協議供貨）;
●精度等級：0.5級（協議訂貨） 1.0級、1.5級(首選）;
●公稱壓力：1.6 MPa、2.5 MPa、4.0MPa（超出此范圍可協議供貨）;
●介質溫度：-20℃～+80℃;
●環境溫度：-30℃～+50℃ 相對濕度：5%～95%
●工作電源：3.6V鋰電池； 24VDC；
●輸出信號：三線制脈沖輸出、兩線制或三線制4-20mA輸出;
●通訊接口：RS485 ;
●防護等級：IP55、IP65（其它防護等級協議供貨）;
●防爆等級：ExdIIBT4、(ExiaIICT4)；
產品概述

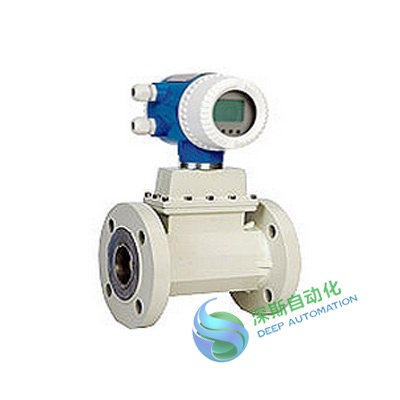

LWGQ系列氣體渦輪流量計是一種綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的新一代精確測量氣體流量的速度式儀表，它具有測量精度高、重復性好、始動流量低、安裝維修方便等特點。廣泛應用于石油、化工、冶金、航空等部門和燃?xì)庹{(diào)壓站，輸配氣管網天然氣、城市天然氣計量、貿易結算等領域。
選型對照表
|
內容 |
規格代碼 |
代碼說明 |
||||||||||
|
LWGQ |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
智能氣體渦輪流量計 |
|
通徑 |
2 |
0 |
0 |
|
|
|
|
|
|
|
|
單位mm，3位區分，不足3位前面用0代替。 |
|
|
F |
|
|
|
|
|
|
|
F-法蘭連接 |
|||
|
輸出信號 |
0 |
|
|
|
|
|
|
0-無輸出 |
||||
|
1 |
|
|
|
|
|
|
1-脈沖信號 |
|||||
|
2 |
|
|
|
|
|
|
2-4～20mA信號 |
|||||
|
通訊 |
0 |
|
|
|
|
|
0-無通訊 |
|||||
|
1 |
|
|
|
|
|
1-RS485 |
||||||
|
2 |
|
|
|
|
|
2-RS232 |
||||||
|
現場顯示 |
N |
|
|
|
|
N-現場無顯示 |
||||||
|
D |
|
|
|
|
D-現場顯示 |
|||||||
|
|
D |
|
|
|
D-直流24V（液晶顯示/有信號輸出時選擇） |
|||||||
|
B |
|
|
|
B-電池供電（液晶顯示且無信號輸出時選擇） |
||||||||
|
防爆 |
N |
|
|
N-無防爆要求 |
||||||||
|
E |
|
|
E- ExdIIBT4 |
|||||||||
|
精度等級 |
A |
|
A-0.2級 |
|||||||||
|
B |
|
B-0.5級 |
||||||||||
|
C |
|
C-1.0級（首選） |
||||||||||
選型舉例：
LWGQ200F21DDNC,LWGY智能氣體渦輪流量計，通徑200mm,法蘭連接，輸出4-20mA，RS485通訊，現場顯示，直流24V供電，無防爆要求，1.0級精度。
通徑與流量對照表
|
儀表通徑 |
代碼 |
標準量程 |
代碼 |
擴展量程 |
|
DN25 |
S |
2.5-25 m3/h |
W |
4-40 m3/h |
|
DN40 |
S |
5-50 m3/h |
W |
6-60 m3/h |
|
DN50 |
S1 |
6-65 m3/h |
W1 |
5-70 m3/h |
|
S2 |
10-100 m3/h |
W2 |
8-100 m3/h |
|
|
DN65 |
S |
15-200m3/h |
W |
10-200m3/h |
|
DN80 |
S1 |
13-250 m3/h |
W1 |
10-160 m3/h |
|
S2 |
20-400 m3/h |
W2 |
||
|
DN100 |
S1 |
20-400 m3/h |
W1 |
13-250 m3/h |
|
S2 |
32-650 m3/h |
W2 |
||
|
DN125 |
S |
25-700m3/h |
W |
20-800m3/h |
|
DN150 |
S1 |
32-650 m3/h |
W1 |
80-1600 m3/h |
|
S2 |
50-1000 m3/h |
W2 |
||
|
DN200 |
S1 |
80-1600 m3/h |
W1 |
50-1000 m3/h |
|
S2 |
130-2500 m3/h |
W2 |
||
|
DN 250 |
S1 |
130-2500 m3/h |
W1 |
80-1600 m3/h |
|
S2 |
200-4000 m3/h |
W2 |
||
|
DN 300 |
S |
200-4000 m3/h |
W1 |
130-2500 m3/h |
